Corrente Plástica Série 4070 Sem Aba

Série 4070 – Sem Aba

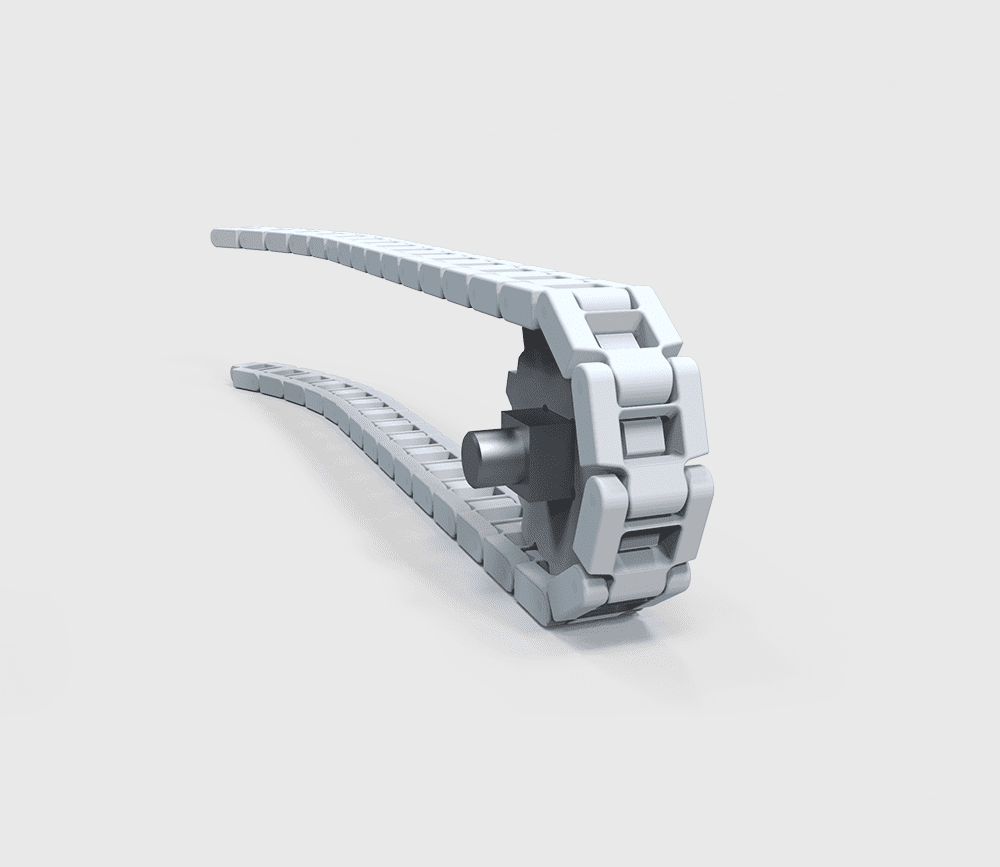

Corrente Plástica Série 4070 - Sem Aba - 1

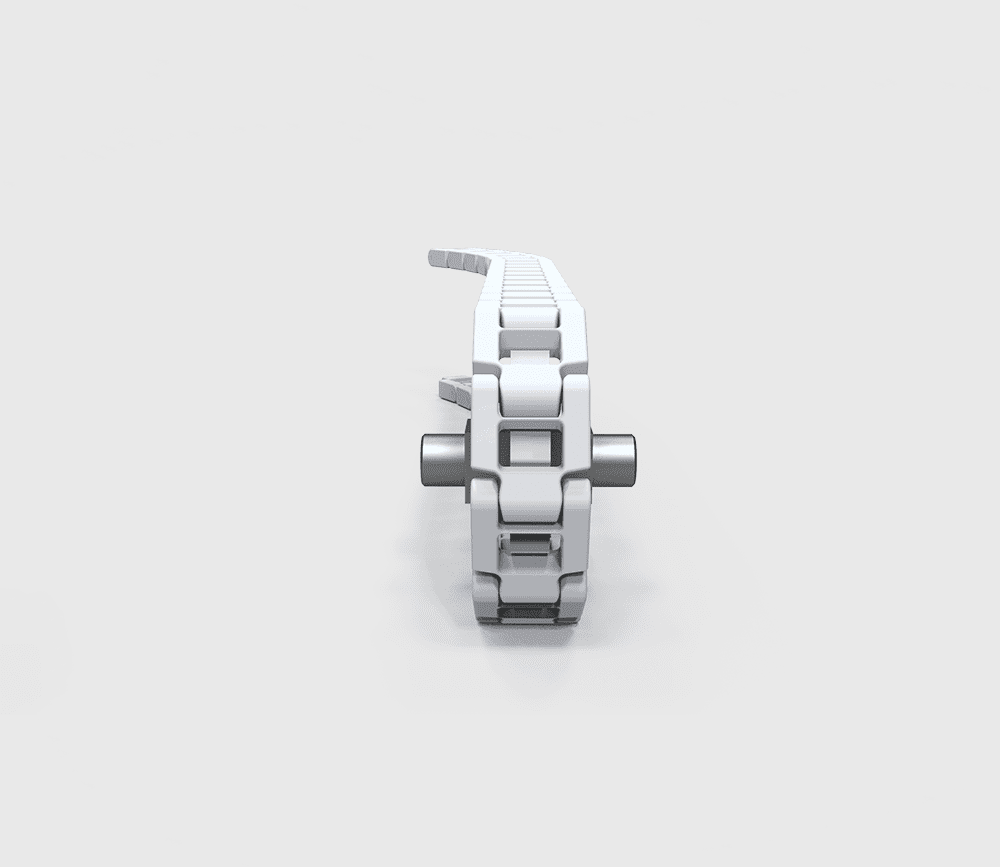

Corrente Plástica Série 4070 - Sem Aba - 2

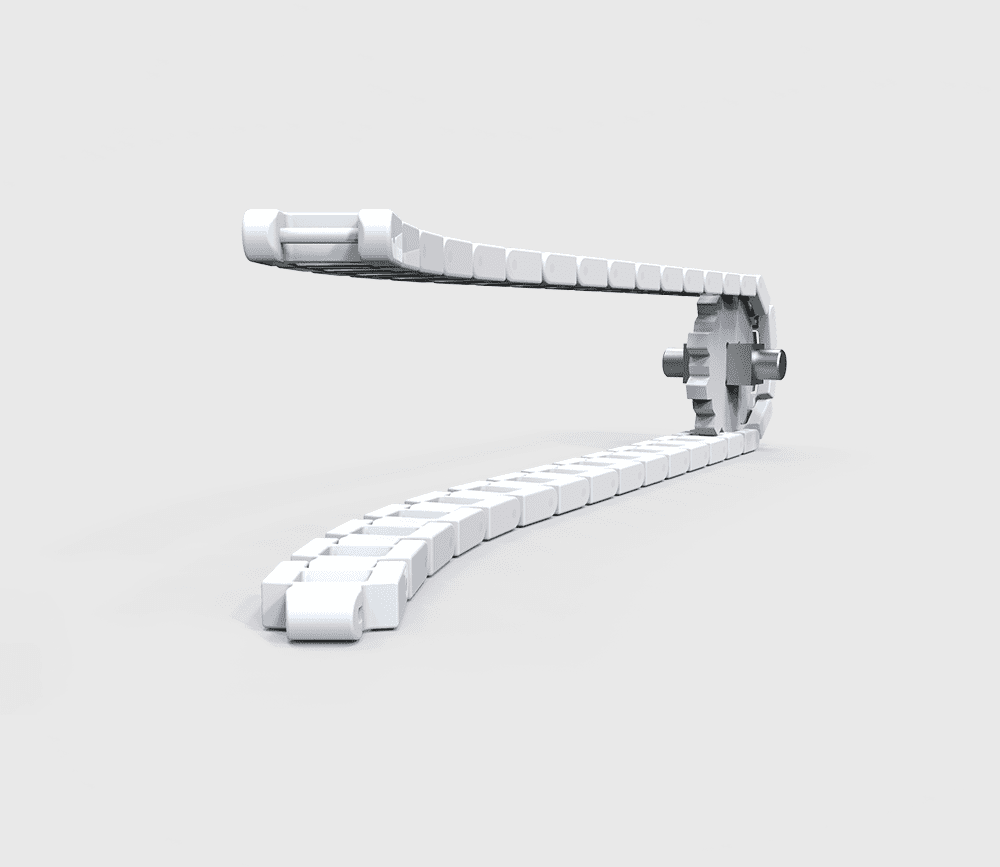

Corrente Plástica Série 4070 - Sem Aba - 3

Visão Geral

Características	mm	Pol
Passo Nominal	50,8	2,00
Área aberta	35%
Pino de elo	6,35	0,25
Transporte	Reto/Curvo
Largura	57,5	2,26

Engrenagens

Características	mm	Pol	mm	Pol	mm	Pol
N° de dentes (D)	8		10		12
Ø Externo (E)	132	5,2	163	6,42	195	7,68
Ø Primitivo (F)	136	5,4	167	6,57	199	7,83
Espessura (G)	20	0,8	20	0,79	20	0,79
A	65	2,6	82	3,23	98	3,86
B	53	2,1	68	2,68	84	3,31
C	126	5,0	157	6,18	189	7,44
Eixo(H)	38 / 40 Ø32	1,5 /1,6 Ø1,25	38 / 40 Ø32	1,5 /1,6 Ø1,25	38 / 40 50	1,5 /1,6 1,96

Mancal

Características	mm	Polegada
Passo Nominal	50,8	2,00
Altura máxima (H)	29,5	1,16
Dimensão (A)	101,5	4,00
Rosca (B)	16	0,63

Conheça outros produtos

Haste Lisa Ø 1/2” Inox para Abraçadeira

Roda de Esticagem

Placa de Deslize

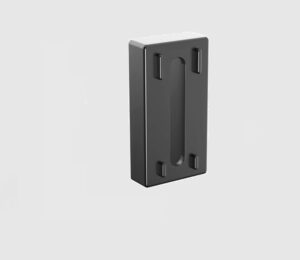

Espaçador do Suporte Lateral
