Esteira Modular 1027 Vazada Ibraflex: Solução Completa para Movimentação Industrial

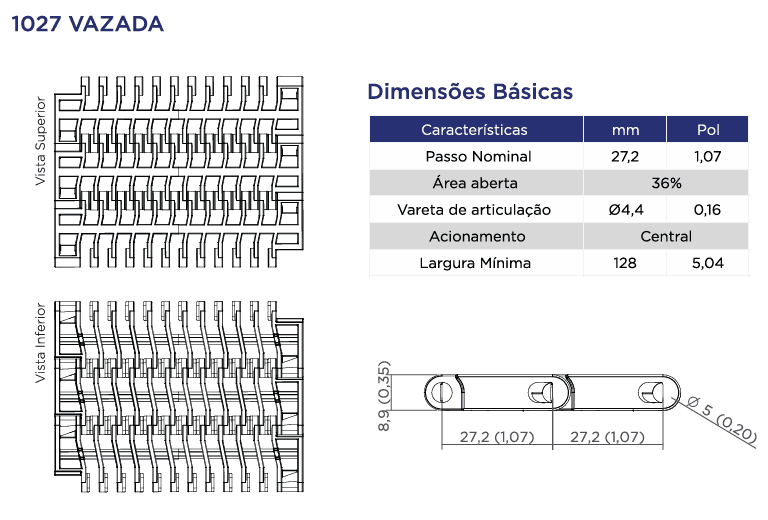

A Esteira Modular 1027 vazada ou aberta da Ibraflex foi projetada para proporcionar eficiência no transporte de produtos em ambientes industriais que exigem boa drenagem ou não tenham necessidade de superfície fechada. Com um passo nominal de 27,2 mm, é ideal para movimentar produtos e alimentos embalados, caixas e peças a granel, oferecendo segurança e alta performance em processos de movimentação.
Exemplos de Aplicação
Esteiras para transportes industrias para uso em geral.
Linhas de transporte para caixas e embalagens de diversos tamanhos
Soluções para sistemas que exigem alta resistência ao desgaste

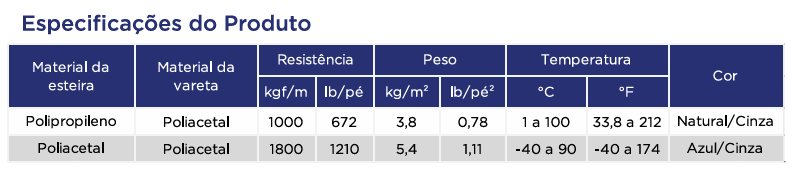

As larguras disponíveis e seus respectivos materiais podem ser consultados na guia Especificação.
Antes de iniciar o projeto, é prudente realizar uma validação adicional com o time comercial para assegurar a viabilidade técnica e comercial da aplicação.
Serie 1027 Vazada PP e Nylon
19 mm
128 mm
137 mm
145 mm
154 mm
162 mm
171 mm
179 mm
188 mm
196 mm
205 mm
213 mm
221 mm
230 mm
238 mm
247 mm
255 mm
264 mm
273 mm
281 mm
289 mm
297 mm
307 mm
315 mm
323 mm
332 mm
340 mm
349 mm
357 mm
366 mm
373 mm
383 mm
390 mm
400 mm
408 mm
416 mm
425 mm
434 mm
442 mm
451 mm
459 mm
468 mm
476 mm
485 mm
494 mm
502 mm
510 mm
519 mm
527 mm
536 mm
544 mm
553 mm
562 mm
570 mm
579 mm
587 mm
595 mm
604 mm
612 mm
620 mm
629 mm
638 mm
646 mm
655 mm
663 mm
672 mm
680 mm
690 mm
698 mm
707 mm
715 mm
723 mm
732 mm
740 mm
749 mm
757 mm
765 mm
775 mm
782 mm
791 mm
800 mm
Serie 1027 Vazada Acetal (POM)
19 mm
128 mm
137 mm
145 mm
154 mm
162 mm
171 mm
179 mm
188 mm
196 mm
205 mm
213 mm
221 mm
230 mm
238 mm
247 mm
256 mm
264 mm
273 mm
281 mm
289 mm
299 mm
307 mm
315 mm
323 mm
332 mm
340 mm
349 mm
357 mm
366 mm
375 mm
383 mm
392 mm
400 mm
408 mm
416 mm
425 mm
434 mm
442 mm
451 mm
459 mm
468 mm
477 mm
485 mm
494 mm
502 mm
510 mm
519 mm
527 mm
535 mm
544 mm
553 mm
561 mm
570 mm
579 mm
587 mm
595 mm
604 mm
613 mm
621 mm
630 mm
638 mm
647 mm
655 mm
664 mm
672 mm
681 mm
690 mm
699 mm
707 mm
715 mm
723 mm
732 mm
740 mm
749 mm
757 mm
765 mm
775 mm
791 mm
800 mm
*Para larguras superiores às indicadas na tabela, consulte nosso suporte de atendimento ao cliente
Larguras podem sofrer variação de +/- 2 mm
Documento técnico Ibraflex Intralogistic Systems Data de criação: 09/10/2025 Revisão: R-02-PEA-05 Larguras PP e Nylon | R-05-PEA-02 Larguras Acetal

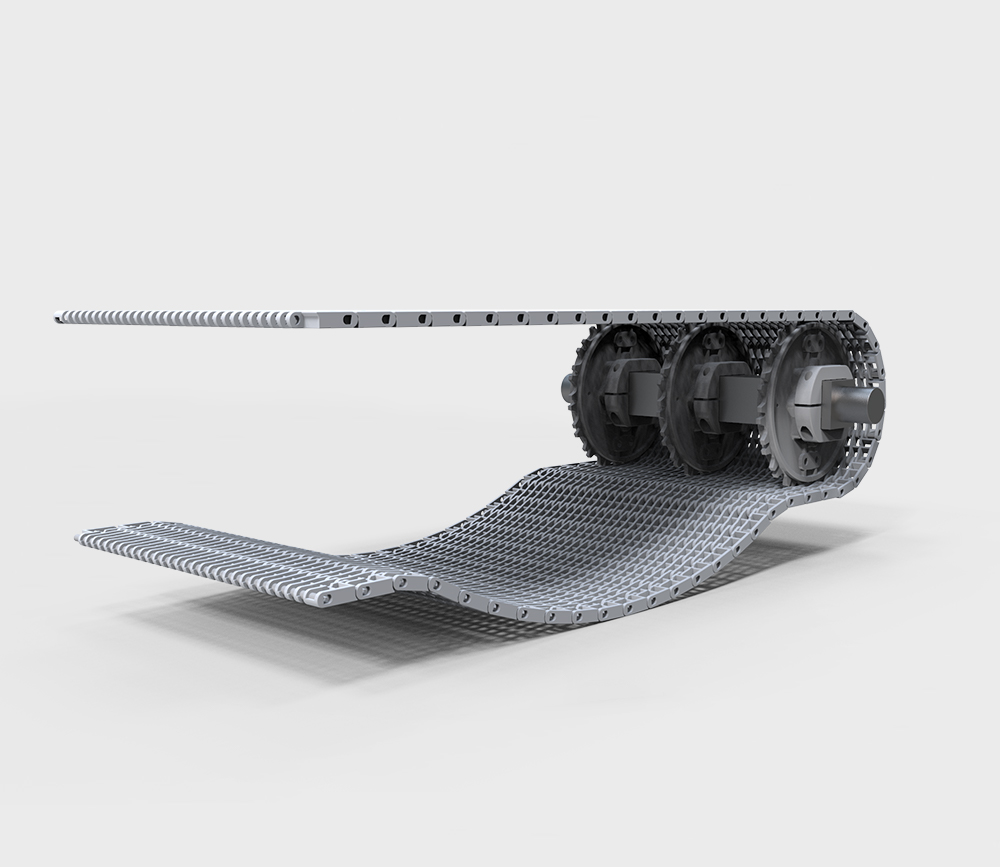

Acessórios
Engrenagens:
Características
mm
Pol
mm
Pol
Nº de dentes (D)
12
12
17
17
Ø Externo (E)
110,5
4,4
155
6,10
Ø Primitivo (F)
105,5
4,2
150
5,91
Espessura (G)
20
0,8
20
0,79
A
55
2,2
70
2,76
B
48,5
1,9
70,5
2,78
C
105,5
4,2
150
5,91
Eixo (H)
38/40/Ø32/25,4X25,4
1,5/1,6/1,25/1
38/40/Ø25,4 8X7
1,5/1,6/1
*O caneçamento entre os engrenagens poderá variar conforme o esforço da esteira.
