Esteiras Transportadoras Retas

Esteira Modular Série 1060 – Fechada

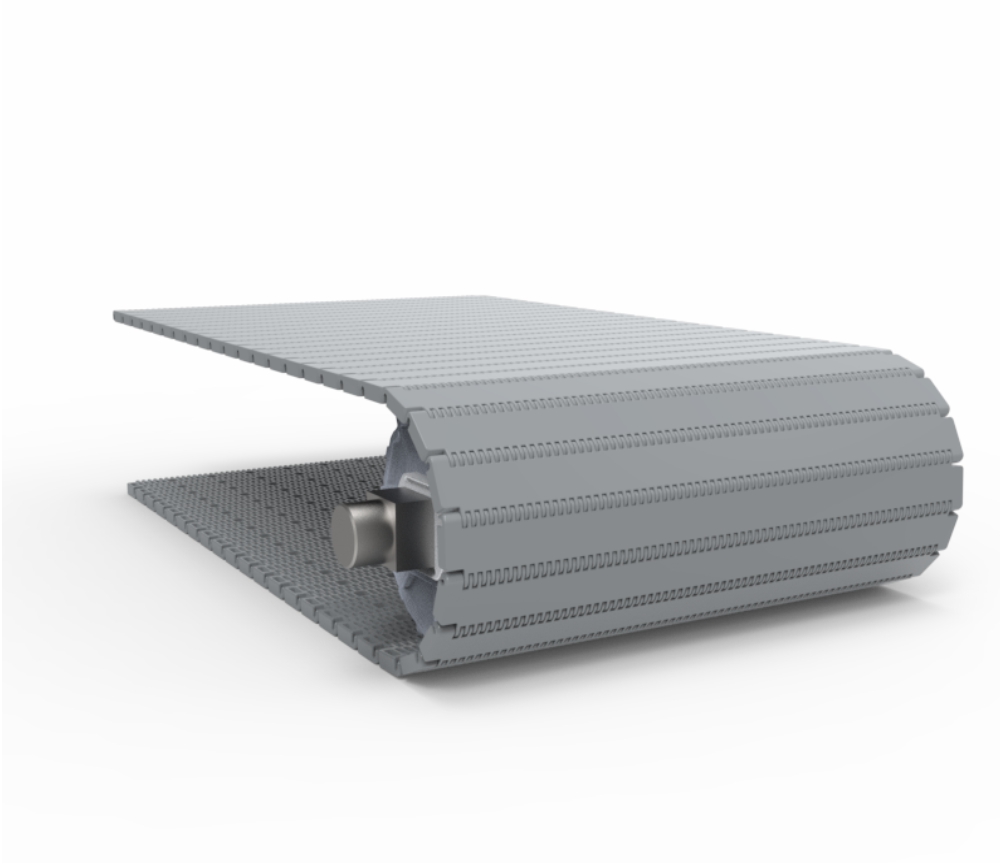

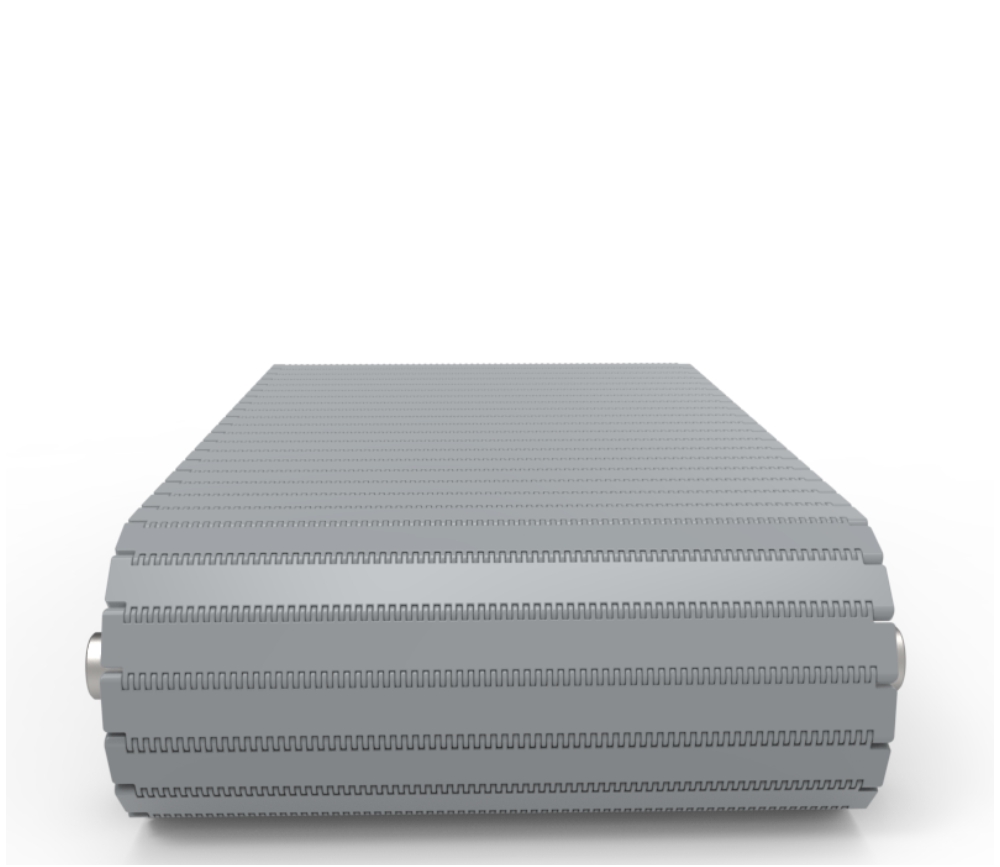

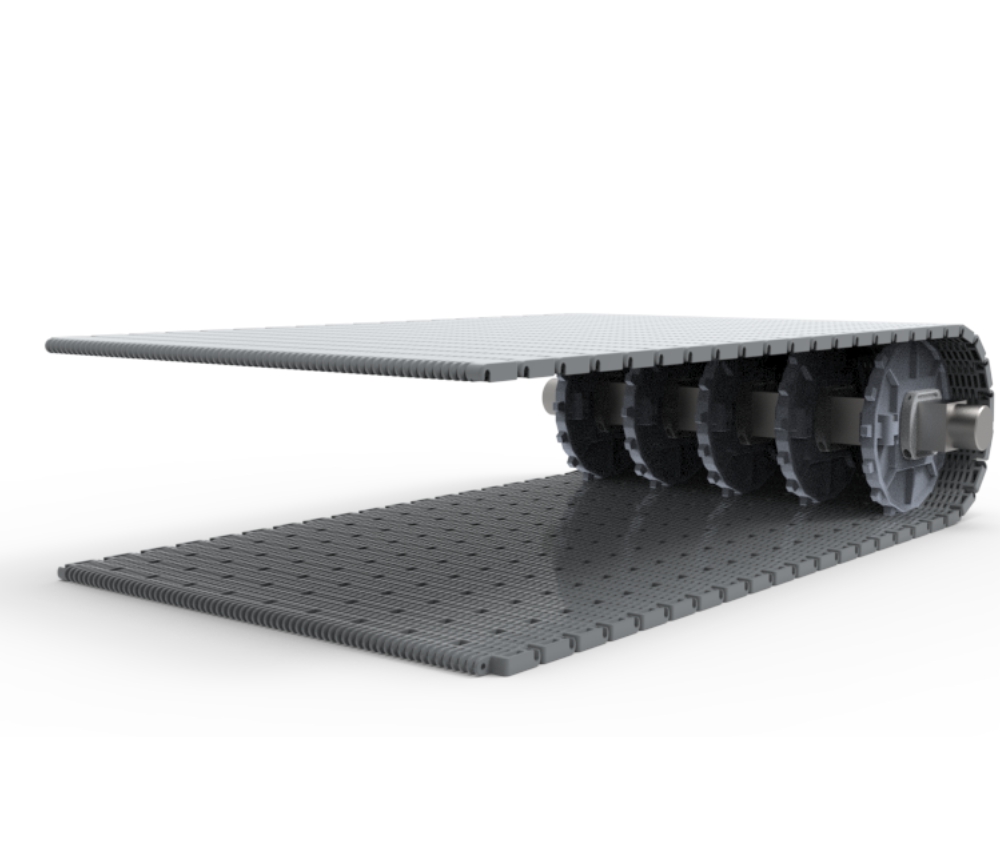

Esteira Transportadora Modular Reta 1060

Sem título-1-1

Sem título-1-2

Sem título-1-3

(antiga série E60)

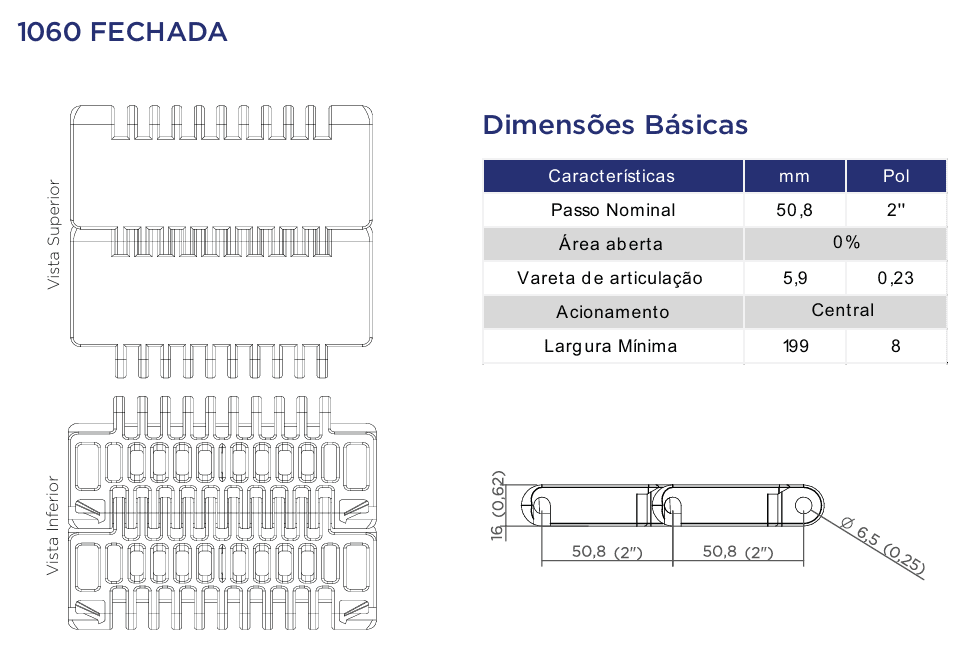

Visão Geral

Características	mm	Pol
Passo Nominal	50,8	2″
Área aberta	0%
Vareta de articulação	5,9	0,23
Acionamento	Central
Largura Mínima	199	8

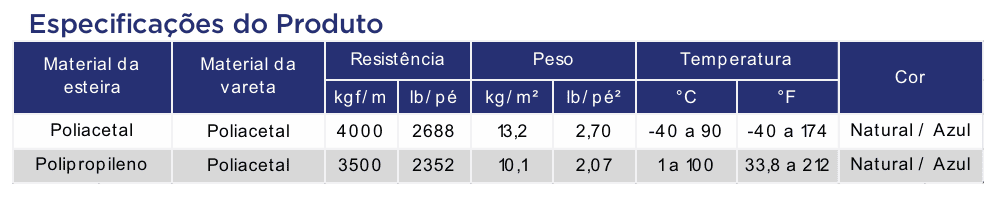

Especificações

Material da esteira	Material da vareta	Resistência (kgf/m)	Resistência (lb/pé)	Peso (kg/m²)	Peso (lb/pé²)	Temperatura (°C)	Temperatura (°F)	Cor
Poliacetal	Poliacetal	4000	2688	13,2	2,70	-40 a 90	-40 a 174	Natural / Azul
Polipropileno	Poliacetal	3500	2352	10,1	2,07	1 a 100	33,8 a 212	Natural / Azul

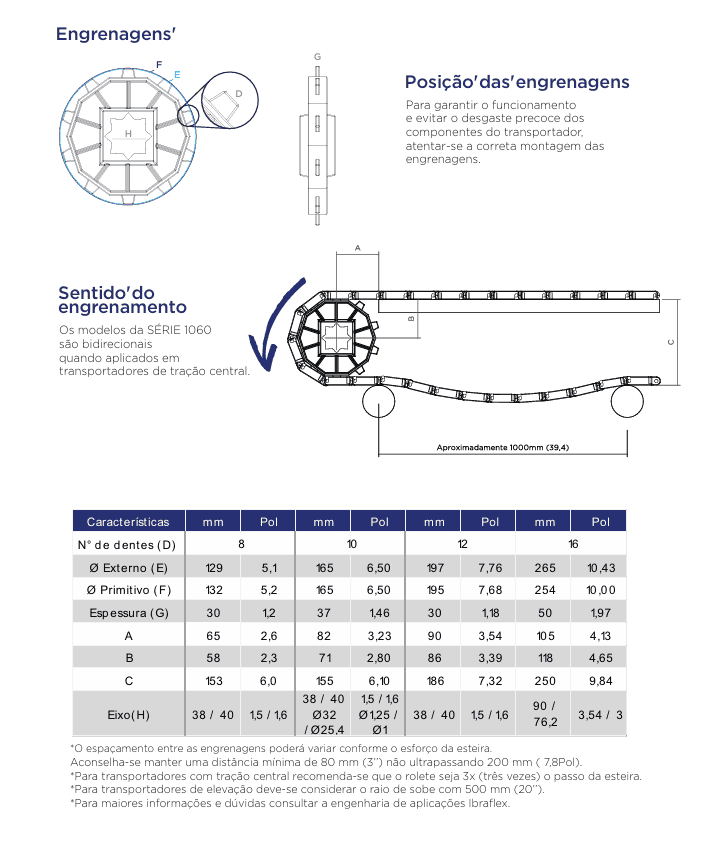

Engrenagens

Características	mm	Pol	mm	Pol	mm	Pol	mm	Pol
Nº de dentes (D)	8	8	10	10	12	12	16	16
Ø Externo (E)	129	5,1	165	6,50	197	7,76	265	10,43
Ø Primitivo (F)	132	5,2	165	6,50	195	7,68	254	10,00
Espessura (G)	30	1,2	37	1,46	30	1,18	50	1,97
A	65	2,6	82	3,23	90	3,54	105	4,13
B	58	2,3	71	2,80	86	3,39	118	4,65
C	153	6,0	155	6,10	186	7,32	250	9,84
Eixo (H)	38 / 40	1,5 / 1,6	38 / 40 Ø32 / Ø25,4	1,5 / 1,6 Ø1,25 / Ø1	38 / 40	1,5 / 1,6	90 / 76,2	3,54 / 3

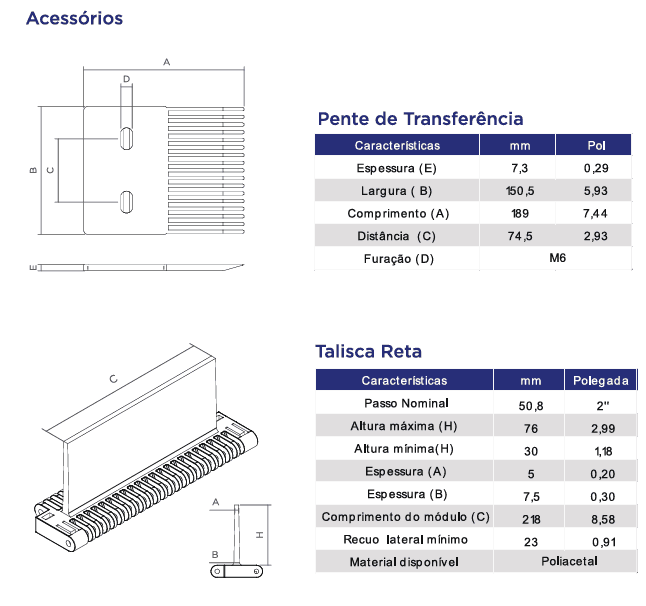

Pente de Transferência

Pente de Transferência
Características	mm	Pol
Espessura (E)	7,3	0,29
Largura (B)	150,5	5,93
Comprimento (A)	189	7,44
Distância (C)	74,5	2,93
Furação (D)		M6

Talisca Reta

Talisca Reta
Características	mm	Polegada
Passo Nominal	50,8	2″
Altura máxima (H)	76	2,99
Altura mínima(H)	30	1,18
Espessura (A)	5	0,20
Espessura (B)	7,5	0,30
Comprimento do módulo (C)	218	8,58
Recuo lateral mínimo	23	0,91
Material disponível		Poliacetal
