Esteira Modular Série 1525

Esteira Modular Série 1525

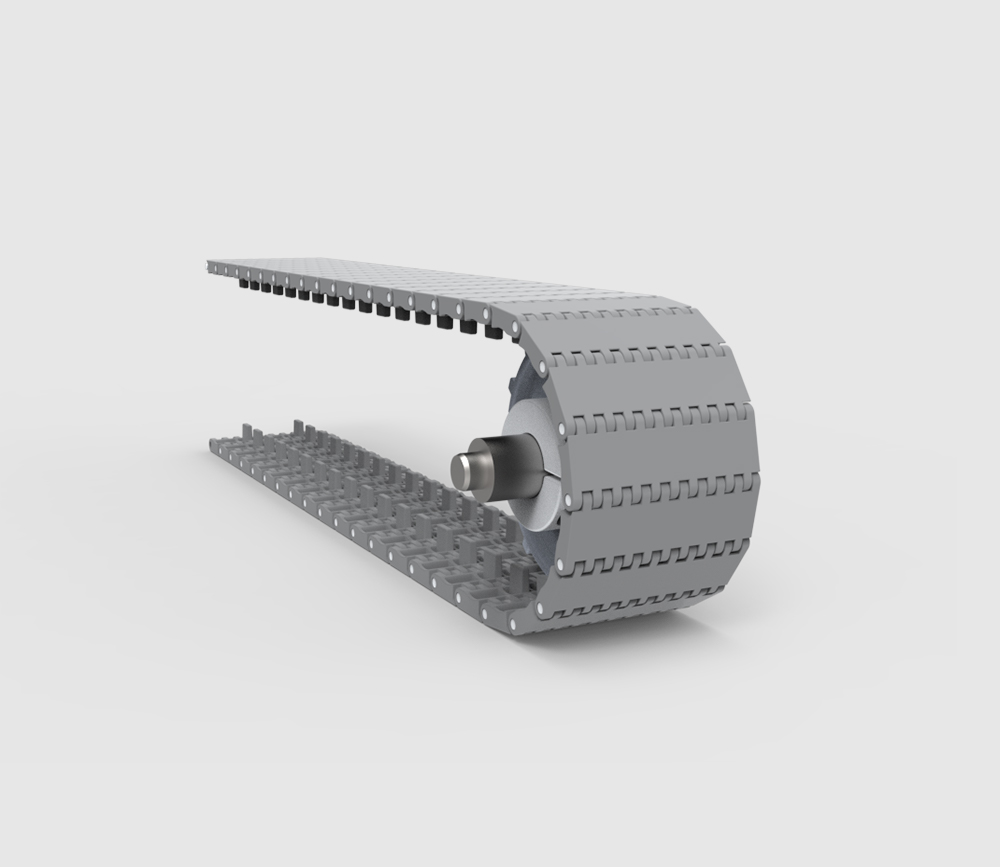

1525 vista 1

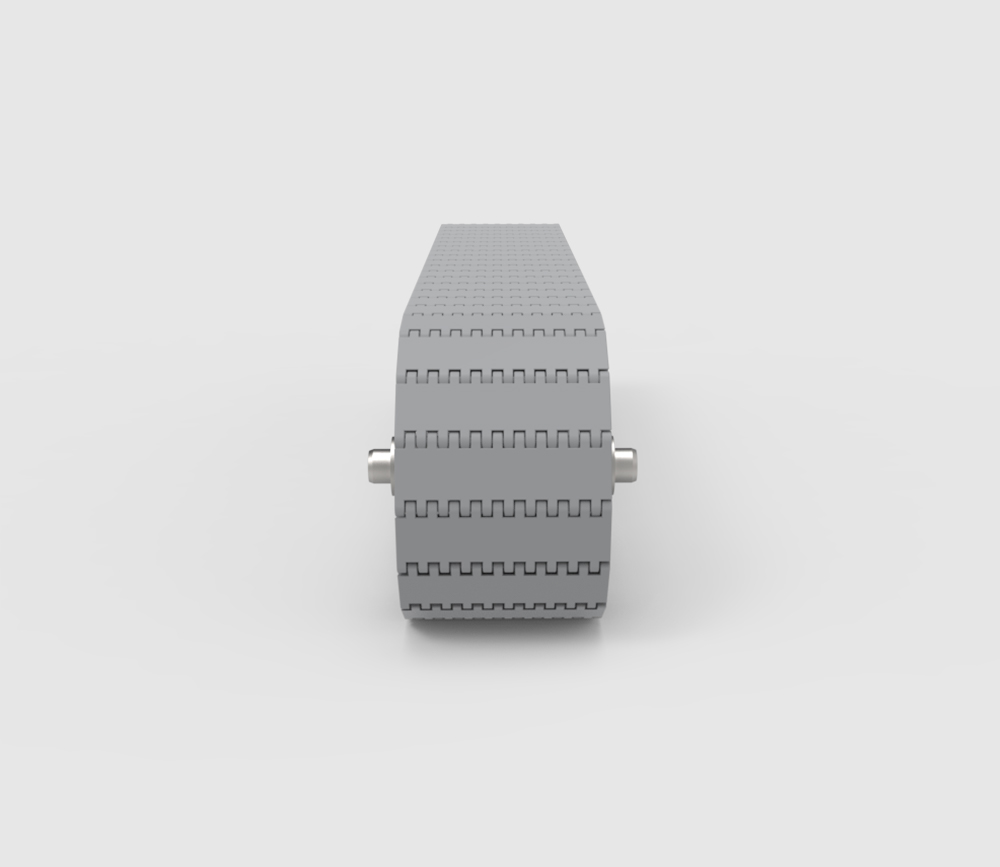

1525 vista 2

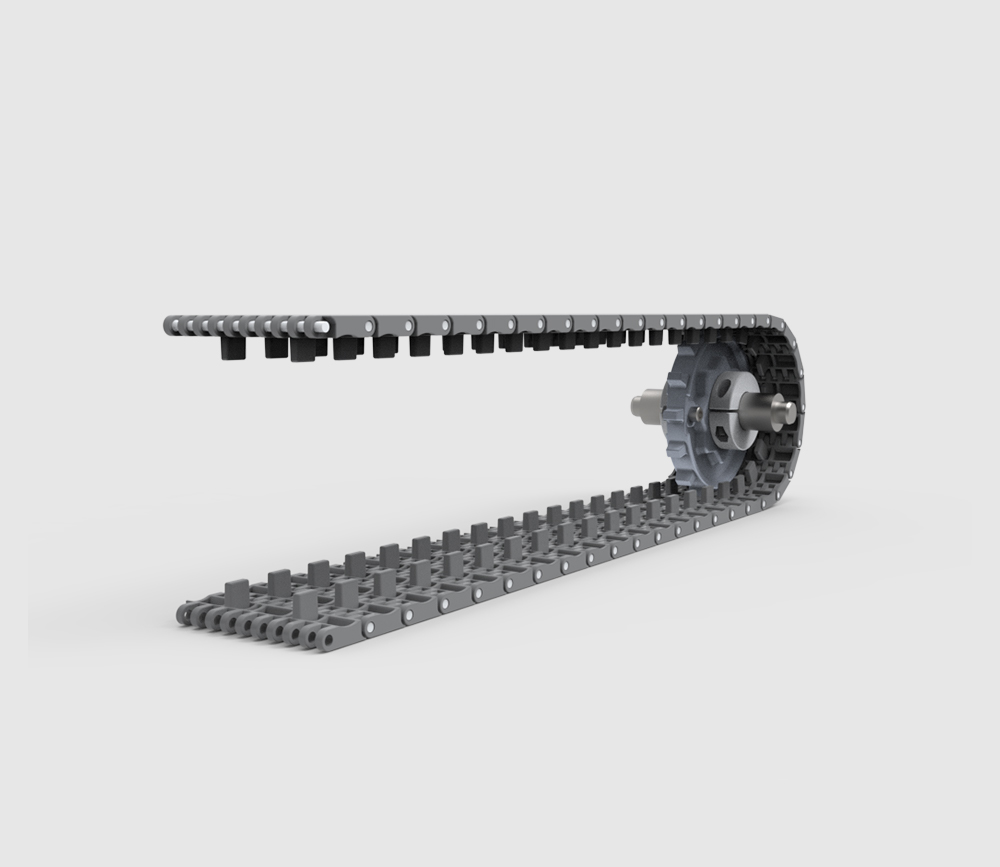

1525 vista 3

Visão Geral

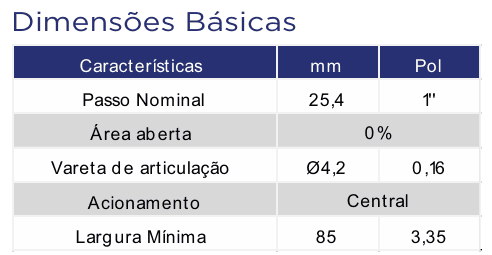

Características	mm	Pol
Passo Nominal	25,4	1″
Área aberta	0%
Vareta de articulação	Ø4,2	0,16
Acionamento	Central
Largura Mínima	85	3,35

Especificações

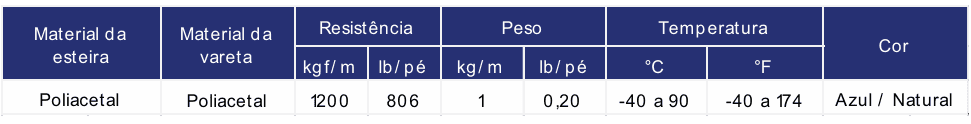

Material da esteira	Material da vareta	Resistência (kgf/m)	Resistência (lb/pé)	Peso (kg/m)	Peso (lb/pé)	Temperatura (°C)	Temperatura (°F)	Cor
Poliacetal	Poliacetal	1200	806	1	0,20	-40 a 90	-40 a 174	Azul / Natural

Acessórios

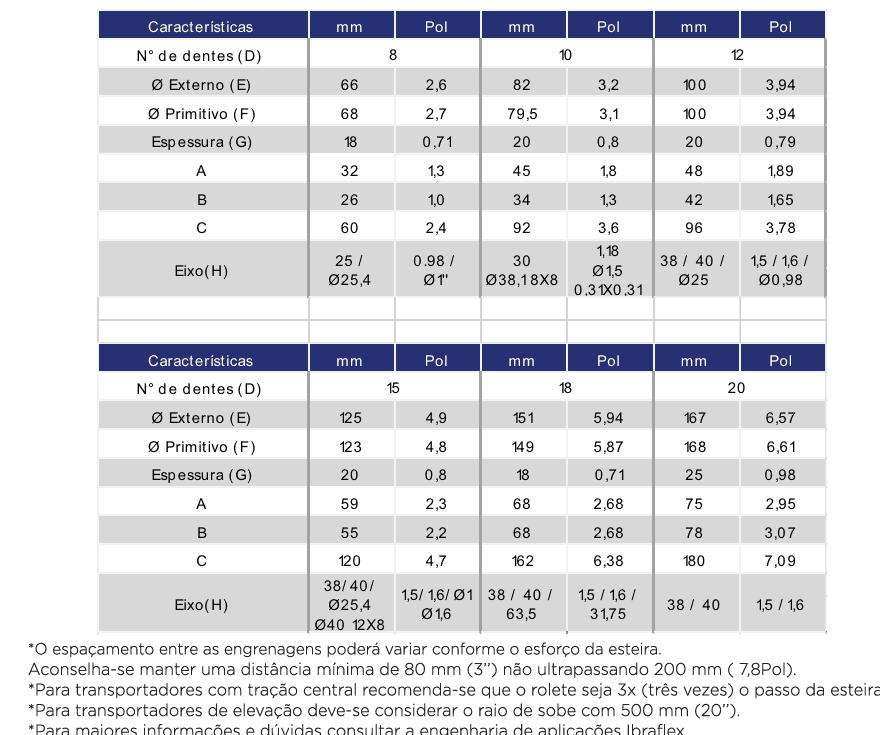

Características	8 Dentes (mm)	8 Dentes (Pol)	10 Dentes (mm)	10 Dentes (Pol)	12 Dentes (mm)	12 Dentes (Pol)
Ø Externo (E)	66	2,6	82	3,2	100	3,94
Ø Primitivo (F)	68	2,7	79,5	3,1	100	3,94
Espessura (G)	18	0,71	20	0,8	20	0,79
A	32	1,3	45	1,8	48	1,89
B	26	1,0	34	1,3	42	1,65
C	60	2,4	92	3,6	96	3,78
Eixo (H)	25 / Ø25,4	0,98 / Ø1″	30 / Ø38,18X8	1,18 / Ø1,50,31X0,31	38 / 40 / Ø25	1,5 / 1,6 / Ø0,98

Características	15 Dentes (mm)	15 Dentes (Pol)	18 Dentes (mm)	18 Dentes (Pol)	20 Dentes (mm)	20 Dentes (Pol)
Ø Externo (E)	125	4,9	151	5,94	167	6,57
Ø Primitivo (F)	123	4,8	149	5,87	168	6,61
Espessura (G)	20	0,8	18	0,71	25	0,98
A	59	2,3	68	2,68	75	2,95
B	55	2,2	68	2,68	78	3,07
C	120	4,7	162	6,38	180	7,09
Eixo (H)	38 / 40 / Ø25,4 / Ø40 12X8	1,5 / 1,6 / Ø1 / Ø1,6	38 / 40 / 63,5	1,5 / 1,6 / 31,75	38 / 40	1,5 / 1,6
