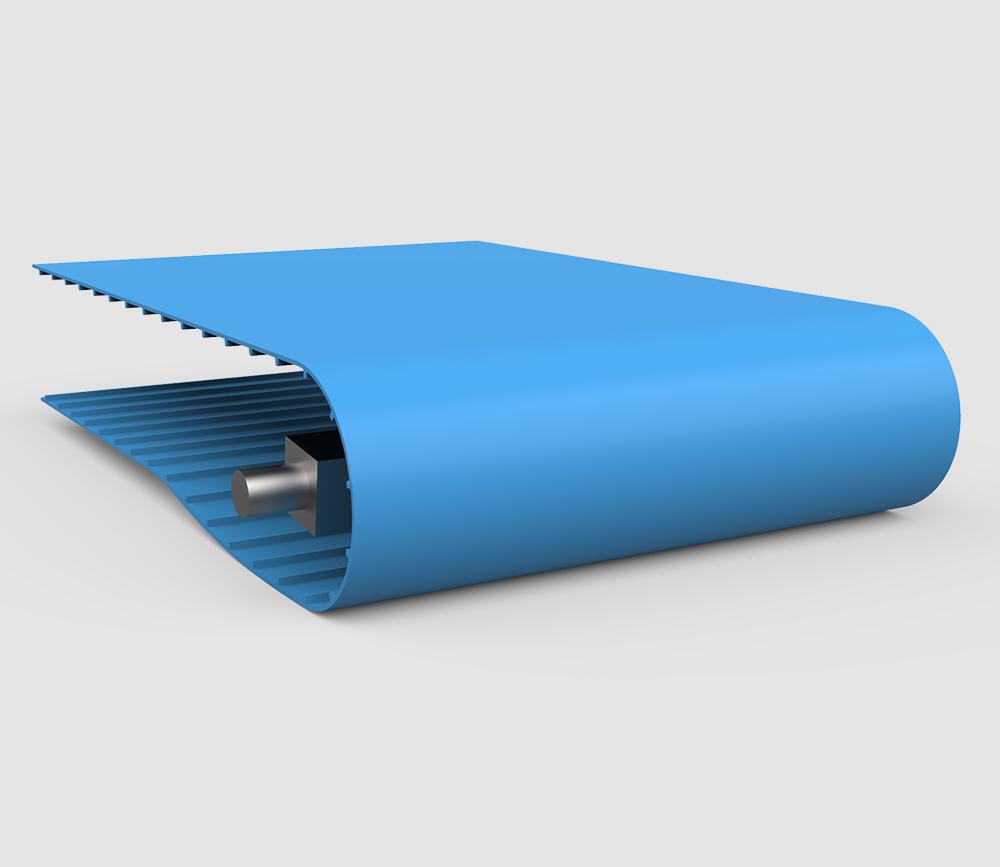

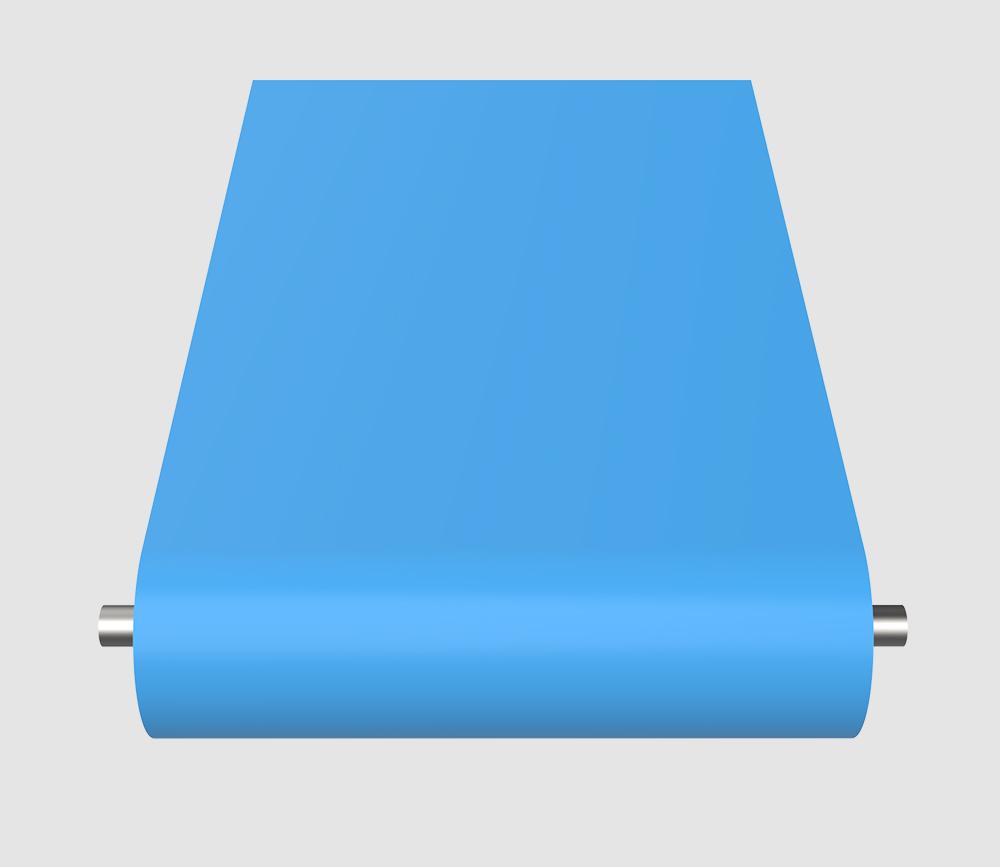

As Esteiras FlexDrive 50, possuem passo de 50 mm, superfície lisa, sem trama têxtil, são resistentes à agressão química, facilitando a limpeza e reduzindo o acúmulo de bactérias, contribuindo para uma produção mais higiênica e segura.
As Esteiras FlexDrive 50, possuem passo de 50 mm, superfície lisa, sem trama têxtil, são resistentes à agressão química, facilitando a limpeza e reduzindo o acúmulo de bactérias, contribuindo para uma produção mais higiênica e segura.
Visão Geral
| Características | mm | Pol |
| Passo Nominal | 50 | 1,97 |
| Área aberta | 0% | |
| Superfície | Lisa | |
| Articulação da esteira | Coluna | |
| Largura Máxima | 1300 | 51 |
| Espessura disponível | 3 | 0,11 |
![]()
Especificações
| Material da esteira | Resistência | Peso | Temperatura | Cor | |||||
| Kgf/m | lb/pé | kg/m² | ib/pé² | °C | °F | ||||
| Poliuretano | 550 | 369,624 | 5,2 | 1,07 | -6 a 60 | -42,8 a 140 | Azul | ||
![]()
Engrenagens
| Características | mm (10 Dentes) | Pol (10 Dentes) | mm (12 Dentes) | Pol (12 Dentes) |
| N° de dentes (D) | 10 | 10 | 12 | 12 |
| Ø Externo (E) | 157 | 6,18 | 188,5 | 7,42 |
| Ø Primitivo (F) | 160 | 6,30 | 191 | 7,52 |
| Espessura (G) | 38 | 1,50 | 30 | 1,18 |
| A | 80 | 3,15 | 83 | 3,27 |
| B | 74 | 2,91 | 88 | 3,46 |
| C | 152 | 5,98 | 183 | 7,20 |
| Eixo(H) | 38 / 40 / 50 Ø32 | 1,5 / 1,6 / 1,96 Ø1,25 | 38 / 40 / 50 Ø32 | 1,5 / 1,6 / 1,96 Ø1,25 |
Emenda
| Características | mm | Polegada |
| Espessura | 4,6 | 0,18 |
| Vareta inox | 2 | 0,08 |
| Material disponível | Poliuretano | – |
Dados para Soldagem
| Características | Valores/Especificações | Observações |
| Temperatura | 230°C | Aferida com Termômetro |
| Tempo | 3 a 5 min | Variação de temperatura conforme ambiente local |
| Pressão Manual | – | Formar uma borda de aproximadamente 2mm de cada lado |
Guarda Lateral
| Características | mm | Pol |
| Passo Nominal | 50 | 1,97 |
| Área aberta | 0% | 0% |
| Espessura | 2 | 0,08 |
| Altura (H) | 60 / 80 / 100 | 2,36 / 3,15 / 3,93 |
| Recuo (B) | 50 | 1,97 |
Numerada
| Características | mm | Polegada |
| Altura | 60 | 2,36 |
| Largura | 30 | 1,18 |
| Altura | 0,9 | 0,04 |
| Material disponível | Poliuretano | – |
Talisca Concha 45º
| Características | mm | Polegada |
| Passo Nominal | 50 | 1,97 |
| Altura Disponível | 100 / 75 | 3,93 / 2,95 |
| Espessura (A) | 6 | 0,24 |
| Espessura (B) | 6 | 0,24 |
| Comprimento Máximo (C) | 620 | 24,41 |
| Recuo mínimo | 30 | 1,18 |
| Material disponível | Poliuretano | – |
Talisca Concha 90º
| Características | mm | Polegada |
| Passo Nominal | 50 | 1,97 |
| Altura Disponível | 100 / 75 | 3,93 / 2,95 |
| Espessura (A) | 6 | 0,24 |
| Espessura (B) | 6 | 0,24 |
| Comprimento Máximo (C) | 690 | 27,17 |
| Recuo mínimo | 30 | 1,18 |
| Material disponível | Poliuretano | – |
Talisca Reta
| Características | mm | Polegada |
| Passo Nominal | 50 | 1,97 |
| Altura máxima (H) | 100 | 3,94 |
| Altura Mínima(H) | 30 | 1,18 |
| Espessura (A) | 6 | 0,24 |
| Espessura (B) | 6 | 0,24 |
| Comprimento Máximo (C) | 690 | 27,17 |
| Recuo mínimo | 30 | 1,18 |
| Material disponível | Poliuretano | – |
Raspador
| Características | mm | Polegada |
| Passo Nominal | 50 | 1,97 |
| Altura máxima (H) | 65 | 2,56 |
| Espessura (A) | 6 | 0,24 |
| Espessura (B) | 10 | 0,39 |
| Altura (C) | 20 | 0,79 |
| Comprimento (D) | 1000 | 39,37 |
| Recuo mínimo | 30 | 1,18 |
| Material disponível | Poliuretano | – |
| Características | Material | Tipo | Altura (mm) | Altura (Pol) | Peso (kg/m) | Peso (lb/pé) |
| Módulo por 1 metro de largura | Poliuretano | Talisca Reta/Concha | 152 | 5,98 | 1,216 | 0,817 |
| Módulo por 1 metro de largura | Poliuretano | Raspador | 65 | 2,56 | 0,567 | 0,381 |
![]()
![]()
![]()
